सिवेन मेटल मटेरियल (शंघाई) कं, लिमिटेड चीन में सिंगल साइड ट्रीटेड रा कॉपर फ़ॉइल के अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक है। हमारे कारखाने से चीन में निर्मित थोक टिकाऊ सिंगल साइड ट्रीटेड रा कॉपर फ़ॉइल खरीदने के लिए आपका स्वागत है। यदि आपके पास सहयोग के बारे में कोई पूछताछ है, तो कृपया बेझिझक हमें ईमेल करें।

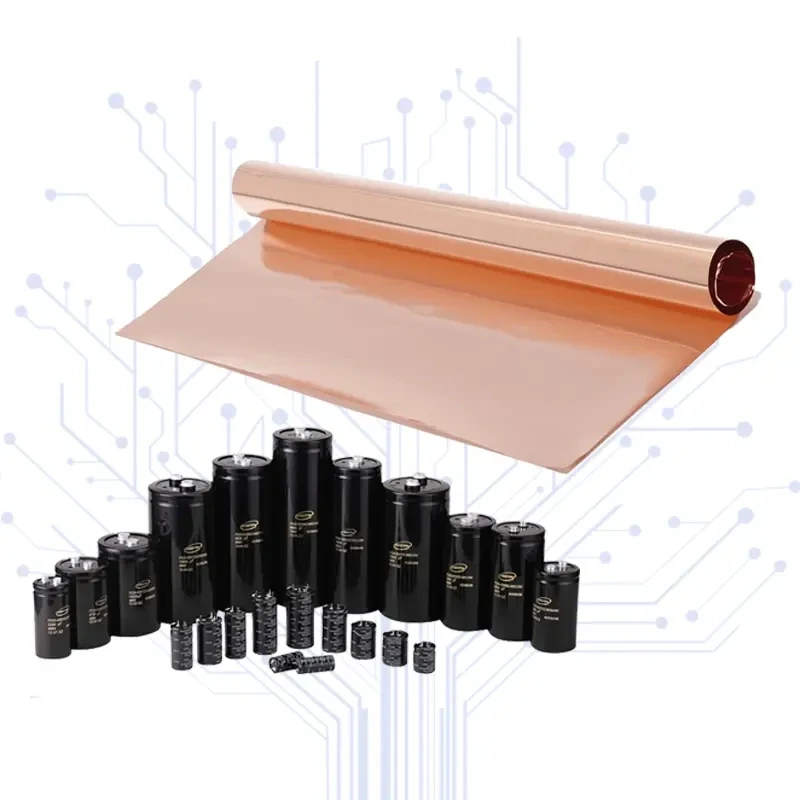

एकल {{0}साइड ट्रीटेड रोल्ड{{1}एनील्ड (आरए) कॉपर फ़ॉइल में एक अनुपचारित चिकना पक्ष (मैट या चमकदार) और एक सूक्ष्म {{2}कच्चा उपचारित पक्ष होता है। मैकेनिकल रोलिंग और एनीलिंग इलेक्ट्रोडेपोसिटेड (ईडी) फ़ॉइल की तुलना में बेहतर गतिशील फ्लेक्स सहनशक्ति प्रदान करते हैं। सिंगल साइड इलेक्ट्रोकेमिकल उपचार यांत्रिक एंकरेज बिंदु स्थापित करता है, छीलने की ताकत (एमसीयू/एफसीसीएल बॉन्ड ताकत) को अधिकतम करता है, जबकि विपरीत पक्ष को महीन लाइन नक़्क़ाशी के लिए अनुकूलित रखता है।
मुख्य सामग्री एवं सूक्ष्म संरचना
मूलभूत सामग्री:High-purity oxygen-free copper (OFE / C10100 / C10200), purity >= 99.99%.
क्रिस्टल की संरचना:पुनर्क्रिस्टलीकृत समअक्षीय अनाज अभिविन्यास को बहु-स्टेज कोल्ड रोलिंग और निरंतर उज्ज्वल एनीलिंग के माध्यम से अनुकूलित किया गया है।
उपचार परत:एक वैकल्पिक एंटी-संक्षारण अवरोधक परत के साथ मालिकाना नोड्यूलराइज्ड इलेक्ट्रोलाइटिक उपचार विशेष रूप से मैट साइड पर लगाया जाता है।
शुद्धता सत्यापन:शून्य स्लैग और शून्य ऑक्साइड समावेशन की पुष्टि अल्ट्रासोनिक स्कैनिंग और ICP{0}}OES मौलिक विश्लेषण के माध्यम से की गई।
प्रदर्शन सुविधाएँ
गतिशील फ्लेक्स सहनशक्ति:एमआईटी फोल्डिंग परीक्षणों में > 150,000 चक्र (1 मिमी त्रिज्या, 500 ग्राम भार) का सामना करता है।
छीलने की शक्ति (180 डिग्री):पॉलीमाइड (PI) और PET सबस्ट्रेट्स पर 0.8 से 1.4 kN/m प्राप्त करता है।
मोटाई सहनशीलता:स्थानीयकृत प्रतिबाधा बहाव को रोकने के लिए पूर्ण कुंडल चौड़ाई में +/- 3% के भीतर नियंत्रित किया जाता है।
थर्मल रेज़िज़टेंस:ऑक्सीकरण क्षरण के बिना 180 डिग्री सेल्सियस तक लेमिनेशन तापमान का सामना करता है।
तकनीकी निर्देश
|
पैरामीटर |
विशिष्टता रेंज |
परीक्षण मानक |
|
नाममात्र मोटाई |
9 उम, 12 उम, 18 उम, 25 उम, 35 उम |
आईपीसी-TM-650 2.2.18 |
|
पवित्रता |
>= 99.99% Cu |
आईसीपी-ओईएस स्पेक्ट्रोमेट्री |
|
तन्यता ताकत |
300 - 450 एमपीए (एनील्ड अवस्था) |
आईपीसी-TM-650 2.4.18 |
|
बढ़ाव |
15% - 35% |
आईपीसी-TM-650 2.4.18 |
|
सतह का खुरदरापन (आरजेड, उपचारित पक्ष) |
0.8 उम - 1.8 उम |
जेआईएस बी 0601 / आईएसओ 4287 |
|
सतह का खुरदरापन (रा, अनुपचारित पक्ष) |
<= 0.4 um |
जेआईएस बी 0601 / आईएसओ 4287 |
|
इलेक्ट्रिकल कंडक्टीविटी |
>= 100% आईएसीएस |
एएसटीएम बी193 |
|
मानक रोल चौड़ाई |
10 मिमी - 620 मिमी (कस्टम स्लिटिंग) |
यांत्रिक गेज |
विनिर्माण एवं गुणवत्ता नियंत्रण
परिशुद्धता कोल्ड रोलिंग:बहु{{0}उच्च रोलिंग मिलें बंद{{2}लूप तनाव नियंत्रण के तहत माइक्रोन{1}स्तर गेज सटीकता बनाए रखती हैं।
उज्ज्वल एनीलिंग:निरंतर सुरक्षात्मक {{0}वातावरण भट्टियां आंतरिक तनाव को खत्म करती हैं और बढ़ाव दर को स्थिर करती हैं।
इनलाइन उपचार:लक्ष्य छीलने की ताकत स्थापित करने के लिए स्वचालित इलेक्ट्रोलाइटिक जमाव एकसमान सूक्ष्म नोड्यूल लागू करता है।
निरीक्षण प्रोटोकॉल:पिनहोल, किनारे की दरारें और सतह खरोंच के लिए 100% स्वचालित ऑप्टिकल निरीक्षण (एओआई) स्कैन। अंतिम स्लाटिंग से पहले प्रति मास्टर कॉइल बैच में तन्यता, बढ़ाव और छील ताकत प्रयोगशाला परीक्षण निष्पादित किए जाते हैं।
अनुप्रयोग
लचीले मुद्रित सर्किट (एफपीसी):फोल्डेबल स्मार्टफोन के हिंज जोन, नोटबुक डिस्प्ले हिंज और उच्च घनत्व वाले कैमरा मॉड्यूल केबल।
एफसीसीएल विनिर्माण:एक तरफा या दो तरफा या दो तरफा लचीले तांबे के आवरण वाले लेमिनेट के लिए सीधे पीआई या पीईटी फिल्मों के साथ लेमिनेट किया गया।
परिरक्षण सामग्री:उच्च आवृत्ति दूरसंचार हार्डवेयर के लिए प्रवाहकीय टेप और ईएमआई ढाल गैसकेट।
बैटरी वर्तमान संग्राहक:निरंतर कंपन तनाव के अधीन लिथियम आयन पाउच कोशिकाओं के लिए विशेष लचीले टैब।
अनुकूलन और OEM आपूर्ति
काटने की सहनशीलता:किनारे की गड़गड़ाहट की ऊंचाई के साथ स्लिटिंग चौड़ाई 10 मिमी तक नीचे<= 3 um.
भूतल उपचार ट्यूनिंग:समायोजित आरजेड प्रोफाइल विशिष्ट ग्राहक चिपकने वाली रसायन विज्ञान (एपॉक्सी, ऐक्रेलिक, संशोधित पॉलीमाइड) से मेल खाते हैं।
कोर विन्यास:3 इंच (76 मिमी) या 6 इंच (152 मिमी) के आंतरिक व्यास वाले प्लास्टिक या कागज कोर।
नमूना कार्यक्रम:पायलट उत्पादन और लेमिनेशन विंडो अनुकूलन के लिए मानक परीक्षण रोल (50 मीटर-100 मीटर) उपलब्ध हैं।
पैकेजिंग एवं डिलिवरी
पैकेजिंग संरचना:निलंबित लकड़ी के टोकरे का डिज़ाइन। प्रत्येक कॉइल को निष्क्रिय किया जाता है, वैक्यूम {{1}एक एंटी {2}स्टैटिक एल्यूमीनियम फ़ॉइल बैग में सील किया जाता है, और सक्रिय डेसिकेंट के साथ पैक किया जाता है।
पता लगाने की क्षमता:आंतरिक कोर पर लेज़र से रोल पहचान संख्याएं उकेरी गई हैं, जो पिघलने की संख्या, मास्टर कॉइल आईडी, उत्पादन की तारीख और मोटाई प्रोफ़ाइल को दर्शाती हैं।
समय सीमा:मानक स्टॉक विशिष्टताओं के लिए 2-3 सप्ताह; कस्टम स्लिट चौड़ाई या विशेष सतह उपचार के लिए 4-6 सप्ताह।
CIVEN धातु क्यों
-हाउस मेटलर्जिकल कंट्रोल में:पूर्ण ऊर्ध्वाधर एकीकरण जिसमें पिंड कास्टिंग, कोल्ड रोलिंग, एनीलिंग और इलेक्ट्रोलाइटिक सतह उपचार शामिल है।
बैच पुनरावृत्ति:सख्त रियोलॉजिकल और मैकेनिकल ऑडिटिंग से ग्राहक लेमिनेशन लाइनों पर परीक्षण और {{1}त्रुटि पुनरावृत्ति कम हो जाती है।
वैश्विक निर्यात अनुपालन:प्रमाणित धूमन{{0}नि:शुल्क लकड़ी की पैकेजिंग और उत्तरी अमेरिका, यूरोप और एशिया में टियर-1 इलेक्ट्रॉनिक्स निर्माताओं को सेवा प्रदान करने वाली स्थापित आपूर्ति श्रृंखला अनुपालन।
