उच्च-परिशुद्धता आरए कॉपर फ़ॉइल
CIVEN मेटल की उच्च -परिशुद्धता आरए कॉपर फ़ॉइल का उत्पादन उन अनुप्रयोगों के लिए सटीक कोल्ड रोलिंग और नियंत्रित एनीलिंग के माध्यम से किया जाता है जिनके लिए सख्त मोटाई नियंत्रण, लचीलेपन, सतह की स्थिरता और स्थिर विद्युत प्रदर्शन की आवश्यकता होती है।
उत्पाद श्रृंखला में 9-70 μm मोटाई और 10-620 मिमी चौड़ाई शामिल है, जिसमें लचीले सर्किट, उच्च आवृत्ति इलेक्ट्रॉनिक्स, बैटरी घटकों, ईएमआई परिरक्षण और अन्य सटीक अनुप्रयोगों के लिए विभिन्न ग्रेड, तापमान और सतह विकल्प शामिल हैं।
-
![50μm ऊँचा-परिशुद्धता आरए कॉपर फ़ॉइल]()
50μm ऊँचा-परिशुद्धता आरए कॉपर फ़ॉइल50μm उच्च -प्रिसिजन आरए कॉपर फ़ॉइल एक पूरी तरह से एनील्ड रोल्ड कॉपर फ़ॉइल है जिसे इलेक्ट्रॉनिक सर्किट, ऊर्जा भंडारण घटकों और नियंत्रित मोटाई, उच्च विद्युत चालकता और बार-बार झुकने वाले प्रदर्शन की... -
![35μm ऊँचा-सटीक आरए कॉपर फ़ॉइल]()
35μm ऊँचा-सटीक आरए कॉपर फ़ॉइल35μm ऊँचा -प्रिसिजन आरए कॉपर फ़ॉइल एक पूरी तरह से एनील्ड रोल्ड कॉपर फ़ॉइल है जिसे नियंत्रित मोटाई, उच्च विद्युत चालकता और यांत्रिक लचीलेपन की आवश्यकता वाले इलेक्ट्रॉनिक और विद्युत अनुप्रयोगों के... -
![25μm ऊँचा-परिशुद्धता आरए कॉपर फ़ॉइल]()
25μm ऊँचा-परिशुद्धता आरए कॉपर फ़ॉइल25μm उच्च {{1}प्रिसिजन आरए कॉपर फ़ॉइल एक रोल्ड {{2}एनील्ड कॉपर फ़ॉइल है जिसकी नाममात्र मोटाई 25μm और मोटाई सहनशीलता ±0.8μm है। यह नियंत्रित आयामी सटीकता, 380 एमपीए तन्यता ताकत, 22% बढ़ाव और 1.2μm... -
![18μm ऊँचा-सटीक आरए कॉपर फ़ॉइल]()
18μm ऊँचा-सटीक आरए कॉपर फ़ॉइल18μm ऊँचा {{1}प्रिसिजन आरए कॉपर फ़ॉइल एक रोल्ड {{2}एनील्ड कॉपर फ़ॉइल है जिसे नियंत्रित मोटाई, विद्युत चालकता और लचीलेपन की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है। 18μm की नाममात्र... -
![12μm ऊँचा-सटीक आरए कॉपर फ़ॉइल]()
12μm ऊँचा-सटीक आरए कॉपर फ़ॉइलCIVEN मेटल 12um हाई{{1}प्रिसिजन आरए (रोलेड-एनील्ड) कॉपर फ़ॉइल एक ठंडा रोल्ड, पुनःक्रिस्टलीकृत धात्विक सब्सट्रेट है जिसे डायनेमिक फ्लेक्स अनुप्रयोगों और हाई{4}फ़्रीक्वेंसी सिग्नल ट्रांसमिशन के लिए... -

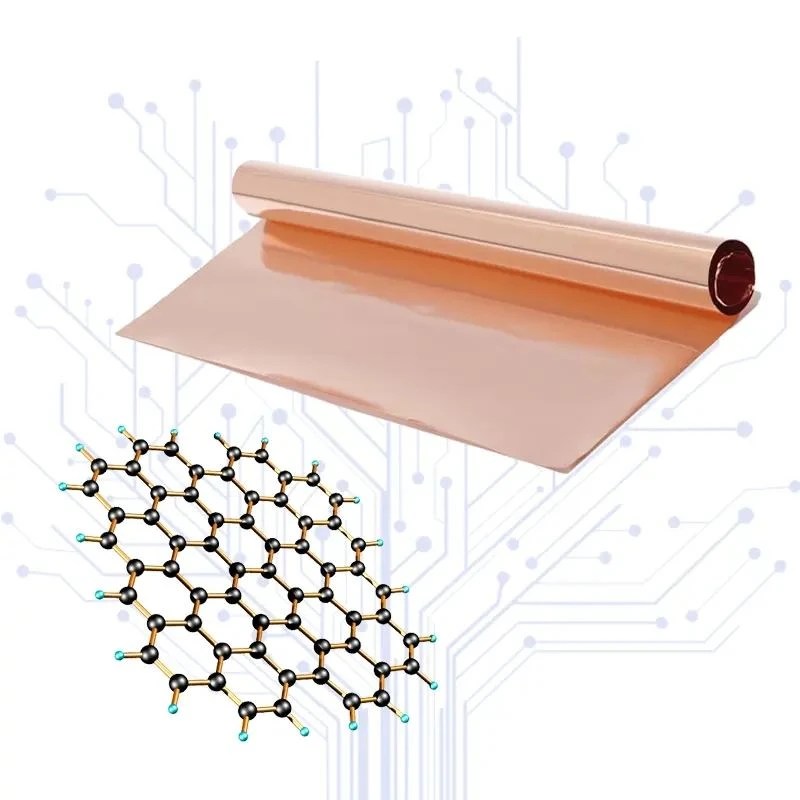

![9μm ऊँचा-सटीक आरए कॉपर फ़ॉइल]()
9μm ऊँचा-सटीक आरए कॉपर फ़ॉइलCIVEN मेटल 9μm उच्च -प्रिसिजन आरए कॉपर फ़ॉइल एक रोल्ड एनील्ड कॉपर फ़ॉइल है जिसे उन अनुप्रयोगों के लिए विकसित किया गया है जिनके लिए सख्त मोटाई नियंत्रण, स्थिर यांत्रिक प्रदर्शन और विश्वसनीय सतह...
उच्च -परिशुद्धता आरए कॉपर फ़ॉइल एक रोल्ड और एनील्ड कॉपर फ़ॉइल है जो उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां सामग्री की मोटाई, यांत्रिक गुण, सतह की स्थिति और आयामी स्थिरता डाउनस्ट्रीम प्रक्रिया के लिए महत्वपूर्ण हैं।
वर्तमान रेंज में Cu{0}}ETP और ऑक्सीजन-मुक्त तांबे के विकल्प शामिल हैं, जिसमें लचीलेपन, मजबूती, सतह प्रोफ़ाइल और विद्युत प्रदर्शन में विभिन्न आवश्यकताओं के लिए उत्पाद कॉन्फ़िगरेशन उपलब्ध हैं।
सामग्री विकल्प
Cu-ईटीपी कॉपर
Cu-ETP उन अनुप्रयोगों के लिए उपलब्ध है, जिनमें रोल्ड कॉपर फ़ॉइल की यांत्रिक विशेषताओं के साथ-साथ उच्च विद्युत चालकता की आवश्यकता होती है।
ऑक्सीजन-मुफ़्त तांबा
ऑक्सीजन मुक्त तांबा उन अनुप्रयोगों के लिए उपलब्ध है जहां उच्च तांबे की शुद्धता और नियंत्रित सामग्री विशेषताओं की आवश्यकता होती है।
तैयार घटक की विद्युत, यांत्रिक, निर्माण और प्रसंस्करण आवश्यकताओं के अनुसार उपयुक्त सामग्री ग्रेड का चयन किया जाना चाहिए।
प्रदर्शन विशेषताएँ
FLEXIBILITY
रोल्ड और एनील्ड संरचना आरए कॉपर फ़ॉइल को झुकने, मोड़ने या बनाने वाले अनुप्रयोगों के लिए उपयुक्त बनाती है।
मोटाई नियंत्रण
सटीक रोलिंग और गेज नियंत्रण बढ़िया इलेक्ट्रॉनिक और औद्योगिक घटकों के लिए आवश्यक मोटाई बनाए रखने में मदद करते हैं।
सतही संगति
नियंत्रित रोलिंग और सतह उपचार डाउनस्ट्रीम नक़्क़ाशी, लेमिनेशन, बॉन्डिंग या अन्य प्रक्रियाओं के लिए परिभाषित सतह विशेषताएँ प्रदान करते हैं।
विद्युत प्रदर्शन
उपलब्ध कॉपर ग्रेड इलेक्ट्रॉनिक और विद्युत अनुप्रयोगों के लिए उच्च विद्युत चालकता प्रदान करते हैं।
तकनीकी निर्देश
| पैरामीटर | मानक ग्रेड (आरए-एच) | लचीला ग्रेड (आरए-ए) | उच्च-आवृत्ति ग्रेड (आरए-एचएफ) |
|---|---|---|---|
| तांबे की शुद्धता | 99.95% से अधिक या उसके बराबर | 99.99% से अधिक या उसके बराबर | 99.99% से अधिक या उसके बराबर |
| इलेक्ट्रिकल कंडक्टीविटी | 100% IACS से अधिक या उसके बराबर | 98% IACS से अधिक या उसके बराबर | 101% IACS से अधिक या उसके बराबर |
| घनत्व | 8.94 ग्राम/सेमी³ | 8.94 ग्राम/सेमी³ | 8.94 ग्राम/सेमी³ |
| सतह का खुरदरापन (Rz) | 1.0–1.8 μm | 0.6–1.2 μm | <0.8 μm |
| तोड़ने पर बढ़ावा | 5–10% | 25% से अधिक या उसके बराबर | 15–20% |
उपलब्ध मोटाई और चौड़ाई
ग्राहक की प्रसंस्करण आवश्यकताओं के अनुसार विभिन्न मोटाई और चौड़ाई संयोजनों पर चर्चा की जा सकती है।
मोटाई रेंज
9–70 μm
मानक गेज
12 μm, 18 μm, 25 μm, 35 μm
चौड़ाई सीमा
10-620 मिमी
कोर भीतरी व्यास
76 मिमी (3 इंच) और 152 मिमी (6 इंच)
एनील्ड (O-टेम्पर)
एनील्ड स्थिति उन अनुप्रयोगों के लिए है जहां लचीलापन, बढ़ाव और फॉर्मैबिलिटी महत्वपूर्ण हैं।
कठोर/आधा-कठोर स्वभाव
अतिरिक्त यांत्रिक शक्ति की आवश्यकता वाले अनुप्रयोगों के लिए कठोर और आधी {{0}कठिन स्थितियाँ अधिक संरचनात्मक कठोरता और आयामी प्रतिधारण प्रदान करती हैं।
सादा/निष्क्रिय सतह
भंडारण और रख-रखाव के दौरान तांबे की सतह की सुरक्षा में मदद के लिए एंटी-ऑक्सीडेशन पैसिवेशन उपचार का उपयोग किया जा सकता है।
आसंजन उपचार
अतिरिक्त सतह उपचार पर विचार किया जा सकता है जहां पॉलीमाइड (पीआई) या लिक्विड क्रिस्टल पॉलिमर (एलसीपी) जैसी सामग्रियों के साथ मजबूत संबंध की आवश्यकता होती है।
यांत्रिक विशेषताएं
उपलब्ध यांत्रिक गुण चयनित ग्रेड और तापमान के अनुसार भिन्न-भिन्न होते हैं।
तन्यता ताकत:220-450 एमपीए
नम्य होने की क्षमता:120-380 एमपीए
कोटेशन का अनुरोध करते समय, आवश्यक स्वभाव और यांत्रिक संपत्ति सीमा निर्दिष्ट करें यदि ये मान आपकी डाउनस्ट्रीम प्रक्रिया के लिए महत्वपूर्ण हैं।
विनिर्माण और गुणवत्ता नियंत्रण
सटीक कोल्ड रोलिंग
मल्टी-पास कोल्ड रोलिंग पूरी प्रक्रिया के दौरान सामग्री के आयामों को नियंत्रित करते हुए तांबे की पन्नी को आवश्यक मोटाई तक कम कर देती है।
नियंत्रित एनीलिंग
नियंत्रित {{0}वातावरण एनीलिंग रोलिंग के बाद सामग्री संरचना और यांत्रिक गुणों को समायोजित करता है।
स्लिटिंग और एज ट्रिमिंग
तैयार फ़ॉइल को आवश्यक चौड़ाई और डाउनस्ट्रीम प्रसंस्करण स्थितियों के अनुसार काटा और काटा जा सकता है।
निरीक्षण
गुणवत्ता निरीक्षण में प्रमुख सामग्री विशेषताओं को शामिल किया गया है:
• मोटाई
• चौड़ाई
• सतह की स्थिति
• इलेक्ट्रिकल कंडक्टीविटी
• तन्यता ताकत
• बढ़ाव
• सतह दोष
सामग्री परीक्षण रिपोर्ट ऑर्डर आवश्यकताओं के अनुसार आपूर्ति की जा सकती है।
अनुप्रयोग
लचीले मुद्रित सर्किट
उच्च परिशुद्धता आरए कॉपर फ़ॉइल का उपयोग लचीले सर्किट अनुप्रयोगों के लिए किया जाता है जहां लचीलापन, मोटाई नियंत्रण और आयामी स्थिरता महत्वपूर्ण होती है।
उच्च-फ़्रीक्वेंसी इलेक्ट्रॉनिक्स
चयनित ग्रेड का उपयोग उच्च आवृत्ति वाले इलेक्ट्रॉनिक अनुप्रयोगों में किया जा सकता है जहां सतह प्रोफ़ाइल और विद्युत विशेषताएँ महत्वपूर्ण विचार हैं।
लिथियम-आयन बैटरियां
आरए कॉपर फ़ॉइल का उपयोग बैटरी करंट एकत्रित करने और लचीले विद्युत कनेक्शन अनुप्रयोगों के लिए किया जा सकता है, जहां चयनित सामग्री विनिर्देश सेल डिज़ाइन आवश्यकताओं को पूरा करते हैं।
ईएमआई परिरक्षण
कॉपर फ़ॉइल का उपयोग प्रवाहकीय परिरक्षण परतों, केबल रैप्स, ग्राउंडिंग संरचनाओं और अन्य विद्युत चुम्बकीय हस्तक्षेप नियंत्रण अनुप्रयोगों में किया जा सकता है।
अनुकूलन और स्लिटिंग
CIVEN मेटल ग्राहक के एप्लिकेशन और प्रसंस्करण आवश्यकताओं के आधार पर अनुकूलित सामग्री कॉन्फ़िगरेशन पर चर्चा कर सकता है।
कोटेशन का अनुरोध करते समय, कृपया प्रदान करें:
• कॉपर ग्रेड
• आवश्यक मोटाई
• आवश्यक चौड़ाई
• गुस्सा
• सतह की आवश्यकता
• आवेदन
• डाउनस्ट्रीम प्रसंस्करण विधि
• अनुमानित मात्रा
संकीर्ण -चौड़ाई वाले अनुप्रयोगों के लिए, आवश्यक सहनशीलता और किनारे की स्थिति के साथ सटीक स्लिटिंग आवश्यकताओं की पुष्टि की जानी चाहिए।
पैकेजिंग और डिलिवरी
परिवहन के दौरान रोल, सतह, किनारों और कोर की सुरक्षा के लिए फ़ॉइल को पैक किया जाता है।
ऑर्डर प्लेसमेंट से पहले पैकेजिंग, मुख्य आयाम, स्लिटिंग कॉन्फ़िगरेशन और शिपिंग आवश्यकताओं की पुष्टि की जा सकती है।
कस्टम विशिष्टताओं के लिए, आवश्यक सामग्री विन्यास और ऑर्डर मात्रा के अनुसार उत्पादन और वितरण कार्यक्रम की पुष्टि की जानी चाहिए।
गुणवत्ता और तकनीकी दस्तावेज़ीकरण
CIVEN मेटल ISO 9001 और IATF 16949 गुणवत्ता प्रबंधन प्रणालियों के तहत काम करता है।
सामग्री परीक्षण रिपोर्ट लागू ऑर्डर और उत्पाद आवश्यकताओं के अनुसार शिपमेंट के साथ प्रदान की जा सकती है।
नई सामग्री का मूल्यांकन करने वाले ग्राहकों के लिए, नमूने या परीक्षण सामग्री का अनुरोध करते समय आवश्यक मोटाई, स्वभाव, सब्सट्रेट और अनुप्रयोग प्रदान किया जाना चाहिए।
