मानक आरए कॉपर फ़ॉइल
CIVEN मेटल के मानक आरए कॉपर फ़ॉइल को एक समान सामग्री संरचना, लगातार मोटाई और इलेक्ट्रॉनिक और औद्योगिक अनुप्रयोगों की मांग के लिए आवश्यक यांत्रिक लचीलेपन को प्राप्त करने के लिए कोल्ड रोलिंग और नियंत्रित एनीलिंग के माध्यम से उत्पादित किया जाता है।
मानक श्रेणी ईटीपी और ऑक्सीजन मुक्त कॉपर ग्रेड में उपलब्ध है, जिसकी मोटाई 9 माइक्रोमीटर से 70 माइक्रोमीटर और चौड़ाई 10 मिमी से 620 मिमी तक है। तैयार घटक के गठन, झुकने, बंधन और प्रसंस्करण आवश्यकताओं के अनुसार विभिन्न तापमान और सतह विकल्पों का चयन किया जा सकता है।
उत्पाद अवलोकन
मानक आरए कॉपर फ़ॉइल उन अनुप्रयोगों के लिए एक लुढ़का हुआ तांबे का पदार्थ है जहां लचीलेपन, चालकता, आयामी नियंत्रण और यांत्रिक प्रदर्शन पर एक साथ विचार करने की आवश्यकता होती है।
इलेक्ट्रोडेपोसिटेड कॉपर फ़ॉइल की तुलना में, रोल्ड और एनील्ड उत्पादन प्रक्रिया आरए कॉपर फ़ॉइल को एक अलग अनाज संरचना और यांत्रिक व्यवहार देती है, जो इसे बार-बार झुकने या बनाने वाले अनुप्रयोगों के लिए विशेष रूप से प्रासंगिक बनाती है।
-

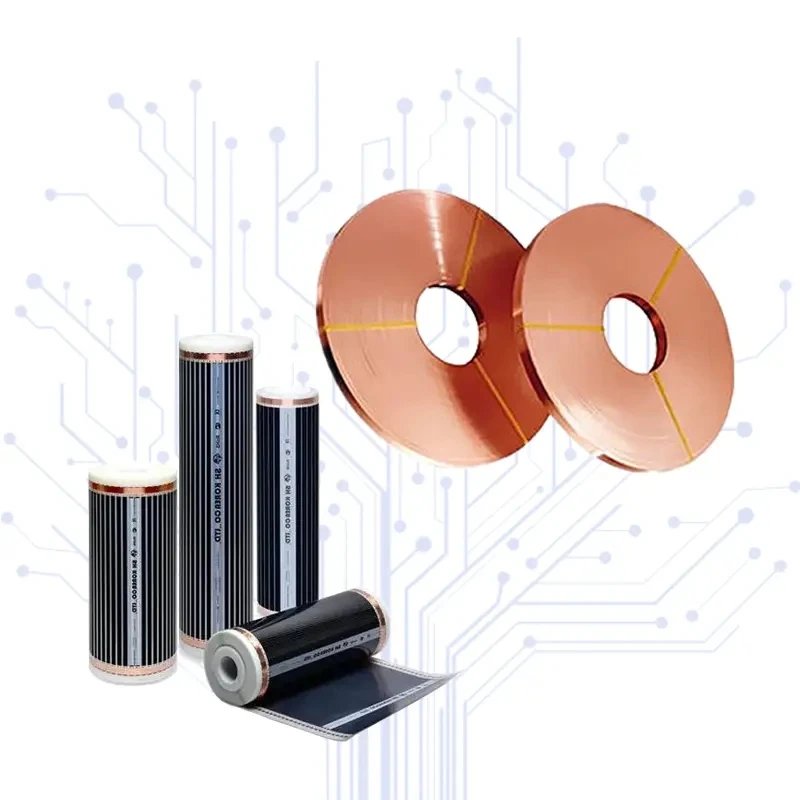

![70μm मानक आरए कॉपर फ़ॉइल]()
70μm मानक आरए कॉपर फ़ॉइलCIVEN मेटल 70μm स्टैंडर्ड आरए कॉपर फ़ॉइल एक रोल्ड एनील्ड कॉपर फ़ॉइल है जो बार-बार कोल्ड रोलिंग और इंटरमीडिएट एनीलिंग के माध्यम से निर्मित होता है। 70 माइक्रोन की नाममात्र मोटाई के साथ, यह लचीले... -

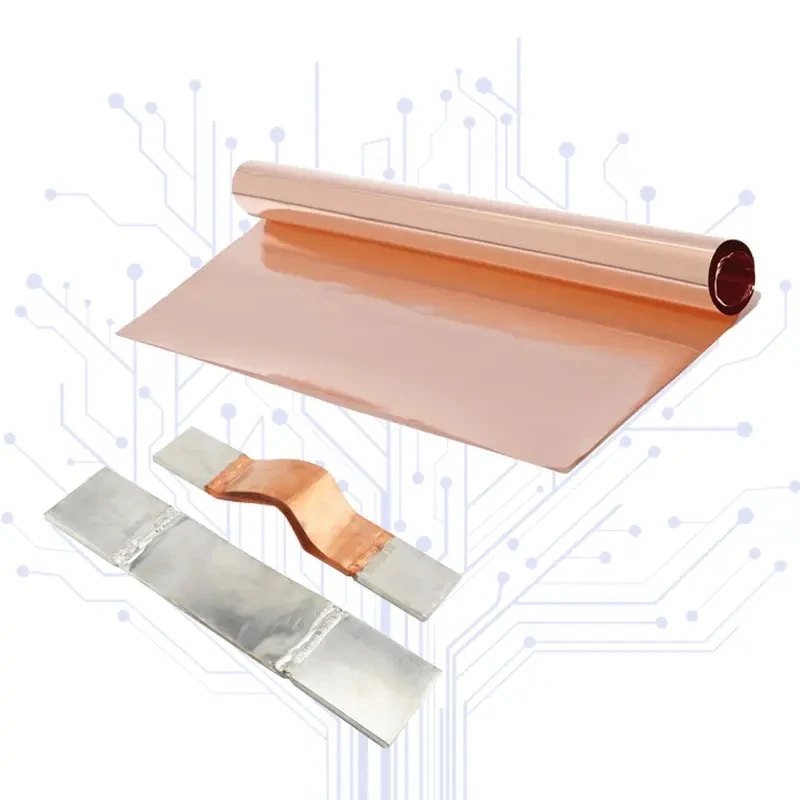

![50μm मानक आरए कॉपर फ़ॉइल]()
50μm मानक आरए कॉपर फ़ॉइलCIVEN मेटल 50μm स्टैंडर्ड आरए कॉपर फ़ॉइल एक रोल्ड एनील्ड कॉपर फ़ॉइल है जो मल्टी{1}पास कोल्ड रोलिंग और नियंत्रित एनीलिंग के माध्यम से निर्मित होता है। 50 माइक्रोन की नाममात्र मोटाई के साथ, यह लचीले... -

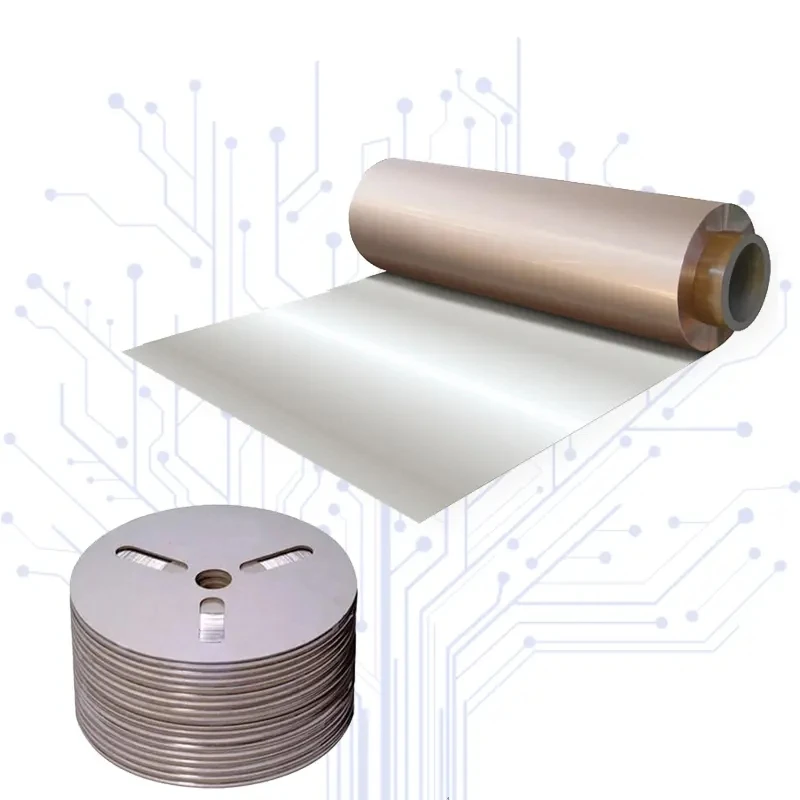

![35μm मानक आरए कॉपर फ़ॉइल]()
35μm मानक आरए कॉपर फ़ॉइलCIVEN मेटल का 35μm मानक आरए कॉपर फ़ॉइल एक रोल्ड {{1}एनील्ड कॉपर फ़ॉइल है जिसे इलेक्ट्रॉनिक अनुप्रयोगों के लिए डिज़ाइन किया गया है जिसके लिए लगातार मोटाई, उच्च लचीलापन और विश्वसनीय विद्युत चालकता... -

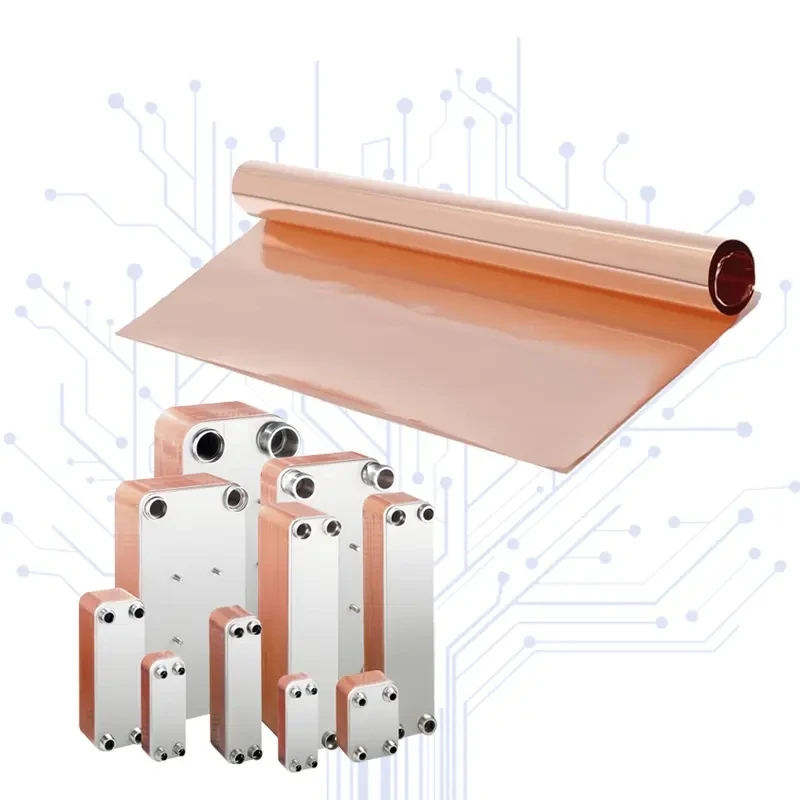

![18μm मानक आरए कॉपर फ़ॉइल]()
18μm मानक आरए कॉपर फ़ॉइलCIVEN मेटल का 18μm मानक आरए कॉपर फ़ॉइल एक रोल्ड {{1}एनील्ड कॉपर फ़ॉइल है जिसे इलेक्ट्रॉनिक अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें पतली, लचीली और विद्युत प्रवाहकीय सामग्री की आवश्यकता होती... -

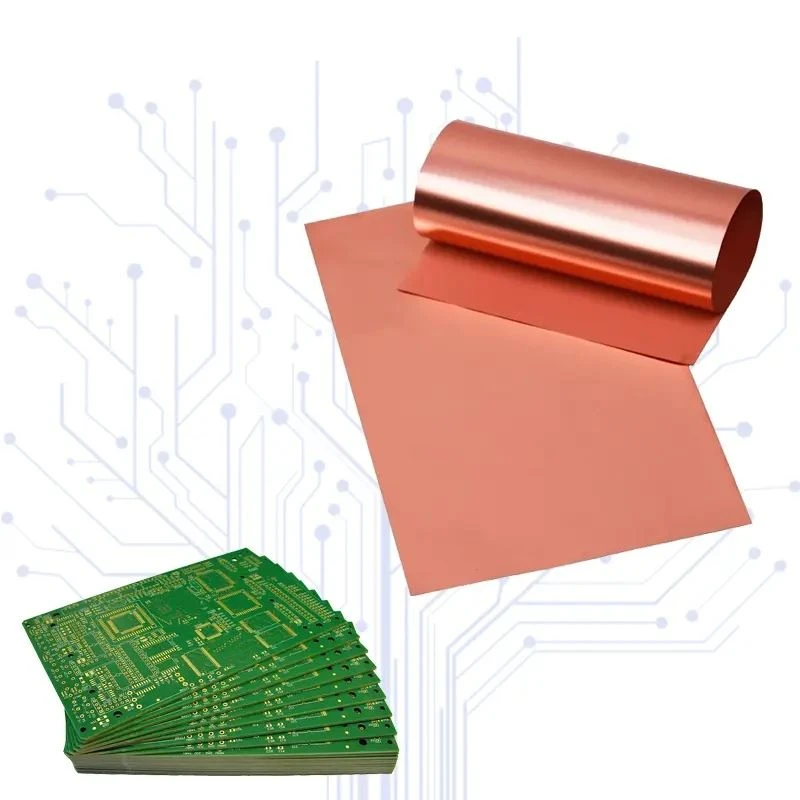

![12μm मानक आरए कॉपर फ़ॉइल]()
12μm मानक आरए कॉपर फ़ॉइलCIVEN मेटल का 12μm मानक आरए कॉपर फ़ॉइल एक पतली रोल्ड {{1}एनील्ड कॉपर फ़ॉइल है जिसे लचीलेपन, विद्युत चालकता और नियंत्रित मोटाई की आवश्यकता वाले इलेक्ट्रॉनिक अनुप्रयोगों के लिए डिज़ाइन किया गया है।... -

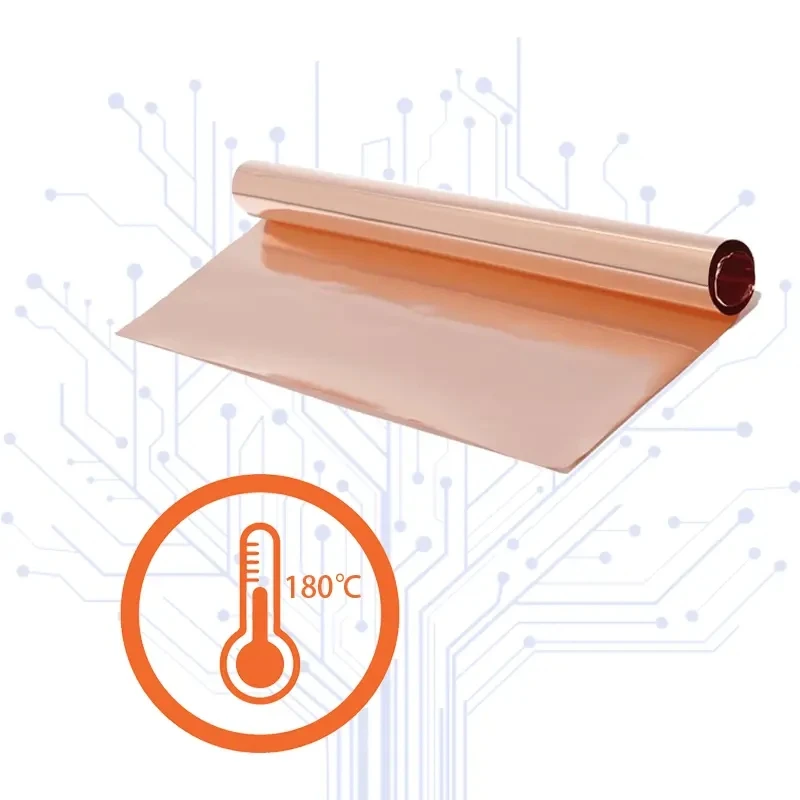

![9μm मानक आरए कॉपर फ़ॉइल]()
9μm मानक आरए कॉपर फ़ॉइलसिवेन मेटल 9μm स्टैंडर्ड रोल्ड-एनील्ड (आरए) कॉपर फ़ॉइल एक पतली तांबे की फ़ॉइल है जिसे नियंत्रित मोटाई, विद्युत चालकता, सतह की गुणवत्ता और यांत्रिक लचीलेपन की आवश्यकता वाले अनुप्रयोगों के लिए...
आधार सामग्री:
ईटीपी कॉपर - C11000 / Cu-ETP
तांबे की शुद्धता: 99.90% से अधिक या उसके बराबर
ऑक्सीजन-मुक्त कॉपर - C10200 / C10100
तांबे की शुद्धता: 99.99% से अधिक या उसके बराबर
उपलब्ध सामग्री का चयन अनुप्रयोग की विद्युत, यांत्रिक, निर्माण और प्रसंस्करण आवश्यकताओं के अनुसार किया जाना चाहिए।
प्रदर्शन सुविधाएँ
झुकना और लचीलापन
रोल्ड और एनील्ड संरचना बार-बार झुकने और गतिशील गति वाले अनुप्रयोगों के लिए आवश्यक लचीलापन प्रदान करती है।
इलेक्ट्रिकल कंडक्टीविटी
ईटीपी और ओएफई ग्रेड इलेक्ट्रॉनिक और विद्युत अनुप्रयोगों के लिए उच्च विद्युत चालकता प्रदान करते हैं।
प्रपत्र
बढ़ाव, तन्य शक्ति और गठन प्रदर्शन के बीच आवश्यक संतुलन के अनुसार अलग-अलग तापमान का चयन किया जा सकता है।
भूतल नियंत्रण
सतह की खुरदरापन और उपचार के विकल्प डाउनस्ट्रीम बॉन्डिंग, नक़्क़ाशी, गठन या अन्य प्रसंस्करण आवश्यकताओं के अनुसार निर्दिष्ट किए जा सकते हैं।
तकनीकी निर्देश
| एरेमेटर | मानक ईटीपी ग्रेड | ऑक्सीजन-निःशुल्क (ओएफई) ग्रेड | परीक्षण मानक |
|---|
| तांबे की सामग्री | 99.90% से अधिक या उसके बराबर | 99.99% से अधिक या उसके बराबर | एएसटीएम बी152/जेआईएस एच3100 |
| इलेक्ट्रिकल कंडक्टीविटी | 100% IACS से अधिक या उसके बराबर | 101% IACS से अधिक या उसके बराबर | एएसटीएम बी193 |
| घनत्व | 8.94 ग्राम/सेमी³ | 8.94 ग्राम/सेमी³ | आर्किमिडीज़ विधि |
| सतह का खुरदरापन (Rz) | 0.6–1.5 μm | 0.4–1.2 μm | आईएसओ 4287 / जेआईएस बी0601 |
| तोड़ने पर बढ़ावा | स्वभाव से 15-35% | स्वभाव से 18-40% | आईपीसी-TM-650 2.4.18 |
| तन्यता ताकत | स्वभाव से 200-450 एमपीए | स्वभाव के अनुसार 180-420 एमपीए | आईपीसी-TM-650 2.4.18 |
उपलब्ध मोटाई और चौड़ाई
मोटाई रेंज
9–70 μm
01
मानक मोटाई
9 μm, 12 μm, 18 μm, 35 μm, 70 μm
02
चौड़ाई सीमा
10-620 मिमी, विनिर्देश के अनुसार भट्ठा
03
मोटाई सहनशीलता
18 माइक्रोमीटर से कम मोटाई के लिए ±1.0 माइक्रोमीटर; मोटाई के लिए ±5% 18 माइक्रोमीटर से अधिक या उसके बराबर
04
कोर भीतरी व्यास
76 मिमी (3 इंच) और 152 मिमी (6 इंच)
05
तापमान और सतह विकल्प
नरम एनील्ड (ओ)
नरम एनील्ड टेम्परेचर अधिक फॉर्मेबिलिटी की आवश्यकता वाले अनुप्रयोगों के लिए उच्च बढ़ाव और कम तन्य शक्ति प्रदान करता है।
आधा-कठोर (H02)
H02 सामान्य अनुप्रयोगों के लिए तन्यता ताकत और फॉर्मैबिलिटी के बीच संतुलन प्रदान करता है जहां दोनों गुण महत्वपूर्ण हैं।
पूर्ण-कठोर (H04)
H04 अधिक आयामी कठोरता की आवश्यकता वाले अनुप्रयोगों के लिए उच्च तन्यता ताकत प्रदान करता है।
सादा सतह
सादा विकल्प एंटी-ऑक्सीडेशन निष्क्रियता के साथ एक लुढ़की हुई सतह प्रदान करता है।
खुरदरापन-उन्नत सतह
एक गांठदार सतह उपचार का उपयोग तब किया जा सकता है जब पीआई या पीईटी फिल्मों के साथ संबंध बनाने के लिए बढ़ी हुई सतह खुरदरापन और छीलने की ताकत की आवश्यकता होती है।
उत्पादन प्रक्रिया
कोल्ड रोलिंग
मल्टी-पास कोल्ड रोलिंग नियंत्रित रोलिंग स्थितियों के तहत तांबे की पन्नी को आवश्यक मोटाई तक कम कर देती है।
सतत एनीलिंग
नियंत्रित वातावरण एनीलिंग रोलिंग के बाद सामग्री संरचना और यांत्रिक गुणों को समायोजित करता है।
सतह की सफाई और निष्क्रियता
प्रसंस्करण के अवशेषों को हटाने के लिए फ़ॉइल को साफ़ किया जाता है और सतह की सुरक्षा में सुधार के लिए उसका उपचार किया जाता है।
सटीक स्लाटिंग
तैयार फ़ॉइल को डाउनस्ट्रीम प्रसंस्करण के लिए आवश्यक चौड़ाई में काटा जा सकता है।
जांच और परीक्षण
CIVEN मेटल की निरीक्षण प्रक्रिया में प्रमुख सामग्री विशेषताओं को शामिल किया गया है:
• मोटाई और चौड़ाई
• तन्य शक्ति और बढ़ाव
• सतह की स्थिति
• इलेक्ट्रिकल कंडक्टीविटी
• सतह दोष
• रोल और आयामी स्थिरता
सामग्री परीक्षण रिपोर्ट लागू ऑर्डर आवश्यकताओं के अनुसार शिपमेंट के साथ प्रदान की जा सकती है।
गुणवत्ता प्रमाणपत्र
- आईएसओ 9001:2015 गुणवत्ता प्रबंधन प्रणाली
- IATF 16949:2016 ऑटोमोटिव गुणवत्ता प्रबंधन प्रणाली
- RoHS और REACH अनुपालन रिपोर्ट प्रति बैच आपूर्ति की जाती है।
अनुप्रयोग
लचीले मुद्रित सर्किट (एफपीसी)
आरए कॉपर फ़ॉइल का उपयोग लचीले सर्किट अनुप्रयोगों में किया जा सकता है जहां बार-बार झुकना और यांत्रिक लचीलापन महत्वपूर्ण है।
01
लिथियम-आयन बैटरियां
फ़ॉइल को बैटरी से संबंधित करंट एकत्र करने और लचीले विद्युत कनेक्शन अनुप्रयोगों के लिए माना जा सकता है जहां आवश्यक सामग्री विनिर्देश डिज़ाइन से मेल खाता है।
02
ईएमआई परिरक्षण
तांबे की पन्नी का उपयोग इलेक्ट्रॉनिक उपकरणों में विद्युत चुम्बकीय हस्तक्षेप परिरक्षण के लिए एक प्रवाहकीय परत के रूप में किया जा सकता है।
03
परिशुद्धता मुद्रांकन
अलग-अलग तापमान सटीक इलेक्ट्रॉनिक घटकों की निर्माण और यांत्रिक आवश्यकताओं के अनुसार सामग्री का चयन करने की अनुमति देते हैं।
04
कस्टम स्लिटिंग और सामग्री आवश्यकताएँ
CIVEN मेटल ग्राहकों की आवश्यकताओं के अनुसार स्लिट चौड़ाई और सामग्री विन्यास प्रदान कर सकता है।
कोटेशन का अनुरोध करते समय, कृपया प्रदान करें:
• आवश्यक कॉपर ग्रेड
• मोटाई
• चौड़ाई
• गुस्सा
• सतह की आवश्यकता
• आवेदन
• डाउनस्ट्रीम प्रसंस्करण विधि
• आवश्यक मात्रा
परीक्षण उत्पादन के लिए, बिक्री टीम के साथ नमूना या छोटे -बैच आवश्यकताओं पर भी चर्चा की जा सकती है।
पैकेजिंग और ट्रैसेबिलिटी
परिवहन के दौरान रोल, किनारों, सतह और कोर की सुरक्षा के लिए फ़ॉइल को पैक किया जाता है।
उत्पाद ट्रेसेबिलिटी का समर्थन करने के लिए प्रत्येक रोल को लागू उत्पादन और गुणवत्ता नियंत्रण रिकॉर्ड के अनुसार पहचाना जा सकता है।
ऑर्डर प्लेसमेंट से पहले विशिष्ट पैकेजिंग, कोर, स्लिटिंग और शिपिंग आवश्यकताओं की पुष्टि की जा सकती है।
मानक आरए कॉपर फ़ॉइल के लिए सिवेन मेटल क्यों चुनें
एकीकृत उत्पादन नियंत्रण
कोल्ड रोलिंग, एनीलिंग, सतह प्रसंस्करण और स्लिटिंग को उत्पादन प्रक्रिया के भीतर समन्वित किया जाता है।
सामग्री निरीक्षण
प्रमुख भौतिक, यांत्रिक, विद्युत और आयामी गुणों की जाँच लागू उत्पाद आवश्यकताओं के अनुसार की जाती है।
तकनीकी पारदर्शिता
उन ग्राहकों के लिए सामग्री और गुणवत्ता दस्तावेज़ीकरण प्रदान किया जा सकता है जिन्हें आने वाले निरीक्षण या प्रक्रिया सत्यापन के दौरान भौतिक संपत्तियों को सत्यापित करने की आवश्यकता होती है।
