सिवेन मेटल मटेरियल (शंघाई) कं, लिमिटेड चीन में एंटी-ऑक्सीडेशन उपचारित तांबे की पन्नी के अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक है। हमारे कारखाने से यहां चीन में निर्मित थोक टिकाऊ एंटी-ऑक्सीडेशन उपचारित तांबे की पन्नी खरीदने के लिए आपका स्वागत है। यदि आपके पास सहयोग के बारे में कोई पूछताछ है, तो कृपया बेझिझक हमें ईमेल करें।

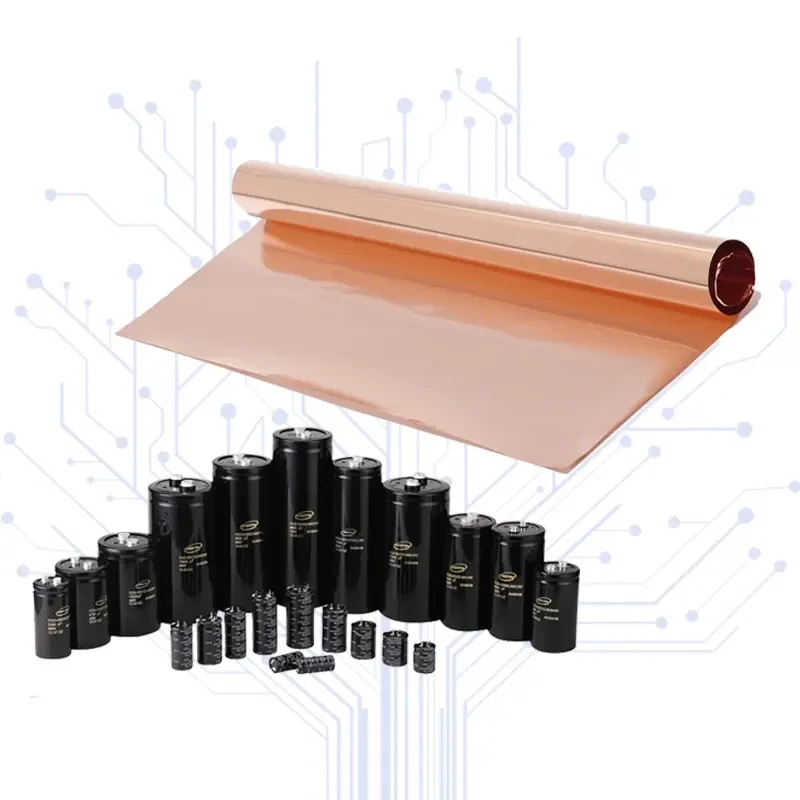

एंटी{{0}ऑक्सीडेशन ट्रीटेड आरए (रोलेड{{1}एनील्ड) कॉपर फ़ॉइल एक उच्च {{2}शुद्धता वाला धातु सब्सट्रेट है जिसे डायनेमिक फ्लेक्स सर्किट और उच्च तापमान लेमिनेशन के लिए इंजीनियर किया गया है। CIVEN मेटल अंतिम कोल्ड रोलिंग और एनीलिंग पास के तुरंत बाद साफ तांबे की सतह पर सीधे एक मालिकाना अकार्बनिक निष्क्रियता परत लागू करता है। यह अति{7}पतली (15एनएम से कम) अवरोधक फिल्म विद्युत चालकता या रासायनिक नक़्क़ाशी गतिकी में बदलाव किए बिना बहु-{9}चक्र दबाव और उच्च तापमान भंडारण के दौरान क्यूप्रस ऑक्साइड के गठन को रोकती है।
मुख्य सामग्री
मूलभूत सामग्री:Cu-ETP (Electrolytic Tough Pitch) or Cu-DHP copper with a purity >= 99.90%.
सूक्ष्म संरचना:चक्रीय झुकने के तहत थकान प्रतिरोध के लिए रोलिंग दिशा के साथ उन्मुख पूरी तरह से पुनर्क्रिस्टलीकृत समअक्षीय अनाज संरचना।
सतह का उपचार:निष्क्रिय क्रोमियम {{0}जस्ता या कार्बनिक {{1}अकार्बनिक हाइब्रिड बैरियर कोटिंग (<= 15nm).
सब्सट्रेट संगतता:ऐक्रेलिक, एपॉक्सी, या संशोधित सिलिकॉन चिपकने वाले का उपयोग करके पॉलीमाइड (पीआई), पॉलीइथाइलीन टेरेफ्थेलेट (पीईटी), और लिक्विड क्रिस्टल पॉलीमर (एलसीपी) फिल्मों के साथ प्रत्यक्ष लेमिनेशन।
प्रदर्शन सुविधाएँ
थर्मल ऑक्सीकरण प्रतिरोध: मलिनकिरण, स्केलिंग या संपर्क प्रतिरोध में वृद्धि के बिना वायुमंडलीय परिस्थितियों में 120 मिनट के लिए 180 डिग्री का सामना करता है।
गतिशील फ्लेक्सुरल सहनशक्ति: थकान फ्रैक्चरिंग से पहले 0.8 मिमी मोड़ त्रिज्या पर 150,000 से अधिक एमआईटी फोल्डिंग चक्रों तक जीवित रहता है।
छील ताकत स्थिरता: Maintains initial peel strength >= 0.8 नक़्क़ाशी से पहले 85 डिग्री और 85% सापेक्ष आर्द्रता पर 72 घंटों के बाद मानक पीआई फिल्मों पर एन/मिमी।
नक़्क़ाशी एकरूपता: नियंत्रित अनाज सीमा वितरण क्षारीय क्यूप्रिक क्लोराइड या फेरिक क्लोराइड इत्यादि का उपयोग करके 20um लाइन/स्पेस (एल/एस) ज्यामिति तक साफ, अंडरकट {{0}फ्री लाइन एज परिभाषा सुनिश्चित करता है।
इलेक्ट्रिकल कंडक्टीविटी: 20 डिग्री पर थोक विद्युत प्रतिरोधकता 1.724 x 10^-8 ओम*मीटर (100% IACS) से नीचे।
तकनीकी निर्देश
|
पैरामीटर |
विशिष्टता रेंज |
परीक्षण विधि/मानक |
|
नाममात्र मोटाई |
9um, 12um, 18um, 25um, 35um |
आईपीसी-TM-650 2.2.18 |
|
मोटाई सहनशीलता |
वेब चौड़ाई में +/- 5% |
माइक्रोमीटर/बीटा-रे गेज |
|
तन्यता ताकत |
300 से 450 एमपीए (तापमान पर निर्भर) |
आईपीसी-TM-650 2.4.18.1 |
|
तोड़ने पर बढ़ावा |
15% से 35% |
आईपीसी-TM-650 2.4.18.1 |
|
सतह का खुरदरापन (Rz) |
मैट पक्ष: 0.8 से 1.5 um / चमकदार पक्ष:<= 0.5 um |
आईएसओ 4287 / जेआईएस बी0601 |
|
छीलने की ताकत (पीआई तक) |
>= 0.8 एन/मिमी (जैसा कि -प्राप्त हुआ) |
आईपीसी-TM-650 2.4.8 |
|
ऑक्सीकरण प्रतिरोध |
180 डिग्री / 2 घंटे पर कोई दृश्य मलिनकिरण नहीं |
संवहन ओवन परीक्षण |
|
मानक रोल चौड़ाई |
100 मिमी से 620 मिमी (विशेषता के अनुसार फिसलन योग्य) |
यांत्रिक भट्ठा सहनशीलता +/- 0.2 मिमी |
विनिर्माण एवं गुणवत्ता नियंत्रण
गुणवत्ता प्रबंधन: ISO 9001:2015 और IATF 16949 प्रमाणित गुणवत्ता प्रणालियों के तहत निर्मित।
कोल्ड रोलिंग: मल्टी{0}स्टेज Z-मिल पास प्रति पास नियंत्रित आयामी कमी के साथ लक्ष्य गेज तक उच्च{{2}शुद्धता वाले तांबे के कैथोड को कम करते हैं।
नियंत्रित वातावरण एनीलिंग: तनाव को दूर करने और अनाज के आकार को नियंत्रित करने के लिए हाइड्रोजन नाइट्रोजन सुरक्षात्मक भट्ठी में निरंतर स्ट्रैंड एनीलिंग।
भूतल निष्क्रियता: इनलाइन इलेक्ट्रोकेमिकल या रासायनिक उपचार एक समान एंटी-{0}}ऑक्सीकरण आणविक परत जमा करता है।
स्लिटिंग और एज ट्रिमिंग: सटीक रोटरी कतरनी स्लिटिंग गड़गड़ाहट और किनारे की लहर को खत्म करती है।
निरीक्षण प्रोटोकॉल:
पिनहोल का पता लगाना: संपूर्ण मास्टर कॉइल लंबाई में निरंतर ऑप्टिकल स्कैनिंग।
यांत्रिक परीक्षण: प्रत्येक मास्टर रोल के बाहरी और भीतरी घुमावों पर तन्यता और बढ़ाव सत्यापन।
पता लगाने की क्षमता: कच्चे माल मिल टेस्ट सर्टिफिकेट (एमटीसी) से जुड़े प्रत्येक मास्टर रोल पर लेज़र से लॉट आईडी उकेरी गई।
अनुप्रयोग
लचीले मुद्रित सर्किट बोर्ड (एफपीसी): स्मार्टफोन हिंज, कैमरा मॉड्यूल और फोल्डेबल OLED डिस्प्ले इंटरकनेक्ट।
ऑटोमोटिव सेंसर हार्नेस: हुड ट्रांसमिशन कंट्रोल यूनिट और स्टीयरिंग व्हील क्लॉक स्प्रिंग सर्किट के तहत।
5जी दूरसंचार मॉड्यूल: उच्च आवृत्ति वाले एंटीना सब्सट्रेट को कंडक्टर किनारों पर न्यूनतम प्रविष्टि हानि की आवश्यकता होती है।
लिथियम-आयन बैटरी वर्तमान संग्राहक: टैब वेल्डिंग और आंतरिक वर्तमान संग्रह फ़ॉइल को सक्रिय सामग्री कोटिंग से पहले शेल्फ जीवन स्थिरता की आवश्यकता होती है।
अनुकूलन और OEM आपूर्ति
DIMENSIONS: कस्टम स्लिट चौड़ाई 20 मिमी से 620 मिमी तक, निर्दिष्ट बाहरी व्यास के साथ 3-इंच या 6-इंच कोर पर घाव।
सतह का उपचार: विशिष्ट डाउनस्ट्रीम चिपकने वाली रसायन विज्ञान के अनुरूप एडजस्टेबल पैसिवेशन फिल्म की मोटाई।
यांत्रिक टेम्पर्स: अनुकूलन योग्य तन्यता और बढ़ाव प्रोफाइल (मुलायम, आधा - कठोर, पूर्ण - कठोर) मुद्रांकन, झुकने, या नक़्क़ाशी लाइनों से मेल खाता है।
पैकेजिंग: वैक्यूम-सीलबंद एंटी-स्थैतिक नाइट्रोजन{{2}पर्ज्ड कॉन्फ़िगरेशन।
पैकेजिंग एवं डिलिवरी
आंतरिक पैकेजिंग: नमी के भीतर निलंबित {{0}नाइट्रोजन वातावरण के तहत सिलिका जेल डेसिकेंट युक्त बैरियर एल्युमीनियम फ़ॉइल बैग।
गद्देदार: कोर क्रशिंग और किनारे की क्षति को खत्म करने के लिए भारी शुल्क फोम आवेषण के साथ निलंबित लकड़ी के बक्से।
प्रलेखन: सामग्री सुरक्षा डेटा शीट (एमएसडीएस), विश्लेषण प्रमाणपत्र (सीओए), और आरओएचएस/पहुंच अनुपालन रिपोर्ट शामिल हैं।
CIVEN धातु क्यों
ऊर्ध्वाधर एकीकरण: रोलिंग, एनीलिंग, पैसिवेशन और सटीक स्लिटिंग पर घर में नियंत्रण, जिससे बैच की स्थिरता सुनिश्चित हो सके।
नियंत्रित धातुकर्म: रासायनिक नक़्क़ाशी को बाधित करने वाले सूक्ष्म समावेशन को खत्म करने के लिए उच्च शुद्धता वाले कैथोड कॉपर की सीधी सोर्सिंग।
प्रक्रिया स्थिरता: लेमिनेशन डेलैमिनेशन को रोकने के लिए एंटी-{0}}ऑक्सीकरण परत की मोटाई की स्वचालित इनलाइन निगरानी।
वैश्विक रसद: उत्तरी अमेरिका, यूरोप और एशिया में सर्किट बोर्ड निर्माताओं को सेवा प्रदान करने वाली निर्यात आपूर्ति श्रृंखला अवसंरचना।
